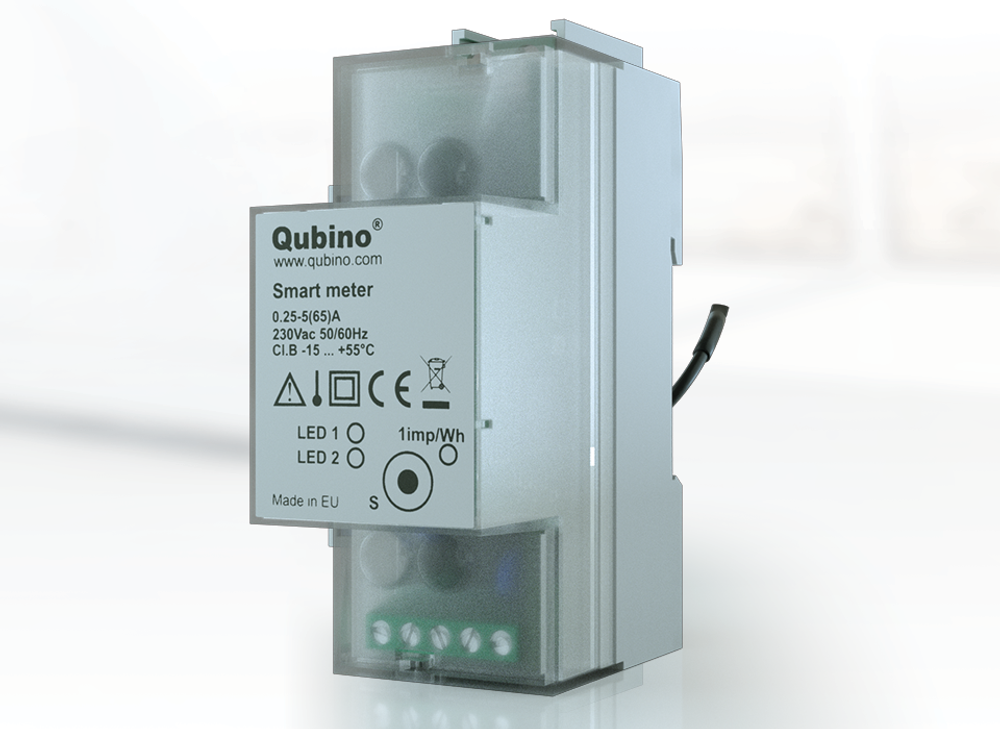

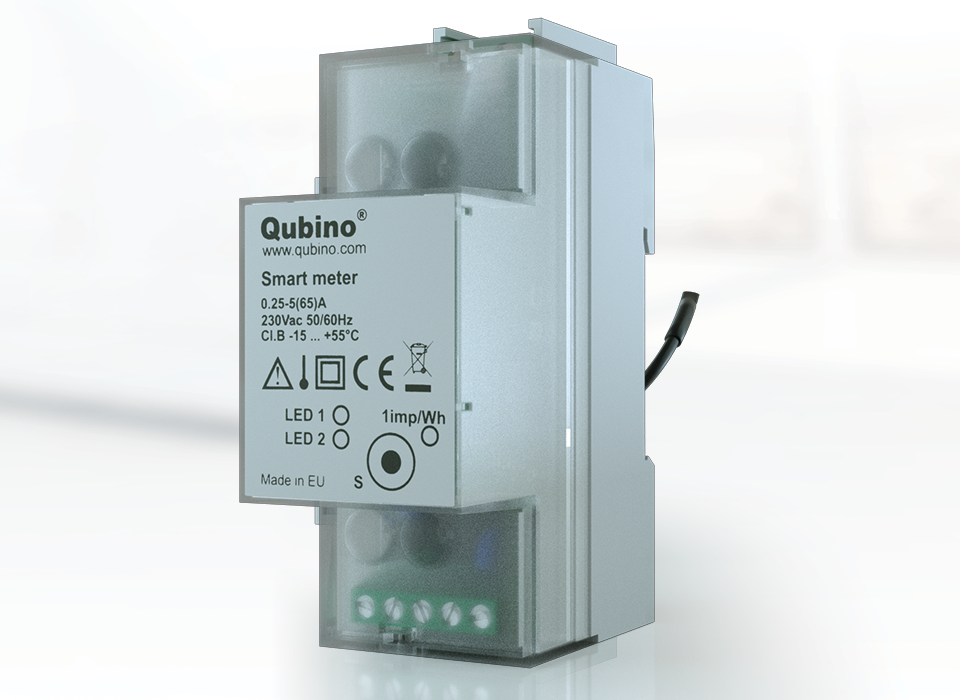

Qubino Smart Meter – это Z-Wave устройство, используемое в системе Умный Дом для измерения энергопотребления в однофазной сети электропитания с током до 65А. Измерения энергии производятся непосредственно в 2-проводной сети по принципу быстрой дискретизации сигналов напряжения и тока. Встроенный микропроцессор вычисляет энергию, мощность и нагрузку измеренных сигналов, передавая всю информацию в пользовательский интерфейс Z-Wave контроллера. Модуль управляется через Z-Wave сеть и служит в качестве повторителя/передатчика сигнала (узла) для следующего элемента Z-Wave сети.
Также Qubino Smart Meter поддерживает возможность подключения дополнительных управляемых модулей: 4-х канального реле BICOM432 и 2-х канального IKA232 таким образом, устройство становится не только измерителем энергопотребления, но и управляемым 6-и канальным реле.
Qubino Smart Meter, получая команды из Z-Wave сети на включение или выключение определенного канала реле, передает их на BICOM432 по средствам IR-команд через встроенный инфракрасный порт, а на контактор IKA232 по терминальным портам. Таким образом, данная особенность позволяет подключать и управлять шестью линиями с разнообразной нагрузкой: линиями освещения, электрическими розетками, устройствами с большими пусковыми токами, мощными обогревателями, бойлерами и т.п.
Схема подключения Qubino Smart Meter к реле BICOM432 и IKA232
